1 背景

　　耐磨鋼板相比普通鋼材，受巖石和砂土磨損時(shí)磨損量比較少，廣泛應用在基礎建設不可或缺的土木、建筑、產(chǎn)業(yè)機械以及資源開(kāi)采用礦山機械等領(lǐng)域。隨建設工作效率提高及資源需求高漲，耐磨鋼需求不斷增加，同時(shí)對耐磨鋼性能提出更高要求。日本JFE鋼鐵公司作為耐磨鋼板供應廠(chǎng)商，自1955年開(kāi)始生產(chǎn)銷(xiāo)售耐磨鋼板EVERHARD，響應顧客的各種要求不斷進(jìn)行技術(shù)改進(jìn)?，F在，EVERHARD耐磨鋼板年產(chǎn)10萬(wàn)t以上，不僅在日本銷(xiāo)售，還遠銷(xiāo)到世界各國。本文介紹JFE耐磨鋼板EVERHARD產(chǎn)品及其特性。

2 EVERHARD產(chǎn)品特性

2.1 EVERHARD系列產(chǎn)品

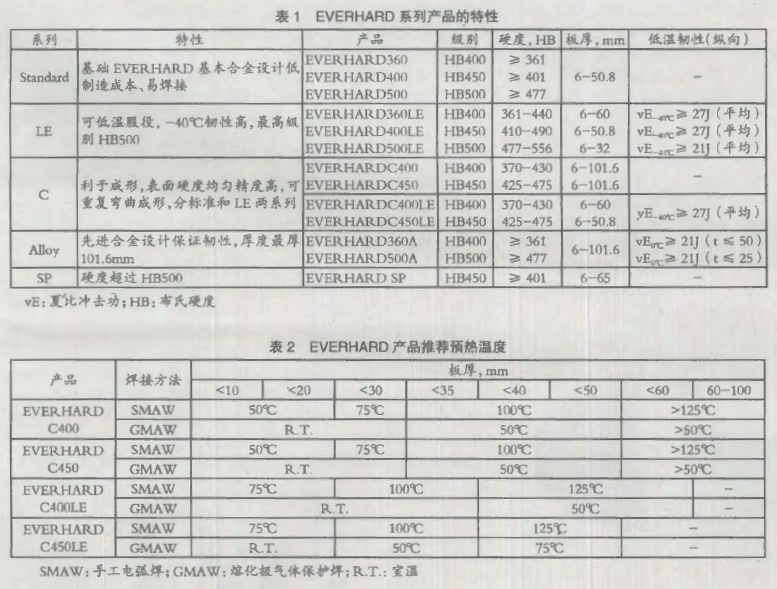

EVERHARD系列產(chǎn)品和特性如表1所示。一般來(lái)說(shuō)，耐磨鋼板表面硬度越高耐磨性越好。JFE鋼鐵公司開(kāi)發(fā)了很多產(chǎn)品，這些產(chǎn)品不僅對應表面硬度等級，還具備各種各樣的特點(diǎn)，滿(mǎn)足更廣泛的用途需求。

“Standard系列”，通過(guò)合金設計和特殊熱處理工藝保證表面硬度?！癓E系列”，在保證表面硬度基礎上，還保證-40℃的低溫韌性，能夠在寒冷地區使用，提高對外部沖擊造成損傷和冷彎加工的安全性?！癈系列”，開(kāi)發(fā)目的是保證彎曲加工時(shí)的形狀精度，表面硬度變化范圍窄。表示硬度的數字（400、450）是表面硬度范圍的中間值，“Standard系列”和“LE系列”開(kāi)發(fā)了系列產(chǎn)品?！癆lloy系列”，最大板厚101.6mm，根據客戶(hù)需求還可以生產(chǎn)超過(guò)101.6mm的特厚板和5mm的薄板。

2.2耐磨性

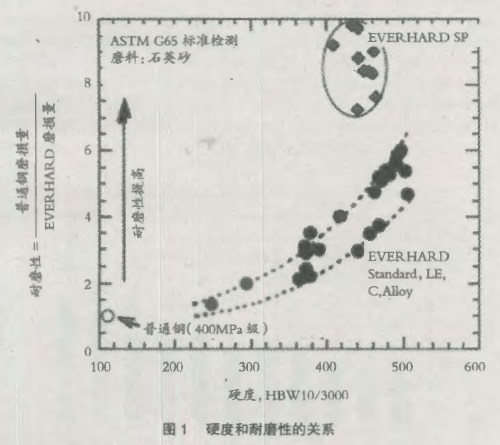

　　EVERHARD耐磨性和表面硬度的關(guān)系如圖1所示。依據ASTM G 65標準采用Rubber Wheel檢測EVERHARD和400MPa級普通鋼磨耗量之比表示其耐磨性。EVERHARD硬度等級越高耐磨性越好，HB400級約為400MPa級普通鋼3倍，HB450級鋼約為4倍，HB500級鋼約為5倍，耐磨性?xún)?yōu)異。

2.3低溫韌性（LE系列）

　　EVERHARD “LE系列”，通過(guò)獨特的微合金技術(shù)和熱處理工藝細化微觀(guān)組織，保證-40℃夏比沖擊功。由于隨板厚增加低溫韌性下降，過(guò)去對板厚進(jìn)行限制。為了響應大型自卸車(chē)和挖掘機對厚板的需求，將EVERHARD 360LE的最大板厚從過(guò)去的32mm擴大至60mm，同時(shí)開(kāi)發(fā)了新產(chǎn)品EVERHARD 400LE（最大的板厚50.8mm）。據此，“LE系列”適用范圍進(jìn)一步擴大，為提高建設、產(chǎn)業(yè)機械安全性和長(cháng)壽命做出貢獻。

2.4彎曲加工性

　　EVERHARD耐磨鋼板可以進(jìn)行沖壓和卷曲等冷彎加工，推薦使用最小彎曲半徑，施工時(shí)請注意參照詳細目錄。新開(kāi)發(fā)的“C系列”產(chǎn)品，表面硬度嚴格限制在很窄的范圍內，可以很容易調整彎曲條件提高加工精度。

2.5焊接性

EVERHARD產(chǎn)品是高硬度、高強度鋼板，因此焊接冷裂傾向很高，通過(guò)合適的焊接工藝可以避免焊接冷裂紋發(fā)生。冷裂紋一般因為擴散氫脆化在焊縫或熱影響部產(chǎn)生，所以選擇正確的焊接并嚴格管理同時(shí)進(jìn)行合適的預熱，就能避免冷裂紋發(fā)生。 “C”系列產(chǎn)品推薦預熱溫度如表2所示，使用低氫型焊條手工電弧焊或實(shí)心焊絲氣體保護焊接進(jìn)行斜y形坡口裂紋試驗（JIS Z 3158）得出。該試驗方法拘束度大，在實(shí)際施工時(shí)根據拘束大小可以簡(jiǎn)化焊接工藝降低預熱溫度。

2.6全面標記

　　為方便識別落料后的鋼板，應用戶(hù)要求，對EVERHARD產(chǎn)品整個(gè)鋼板表面均印刷產(chǎn)品規格等 “全面標記”， 對應底漆涂裝。

3 結論

介紹了JFE鋼鐵公司耐磨鋼板EVERHARD的特性，今后將根據使用用途和環(huán)境不斷開(kāi)發(fā)新產(chǎn)品，并致力提高產(chǎn)品質(zhì)量， 以滿(mǎn)足用戶(hù)不斷增長(cháng)的需求。
